VM保護備份專題
HPE Zerto VM保護備份
HPE於2021年7月1日宣佈收購雲數據管理和保護領域的領導品牌公司Zerto。

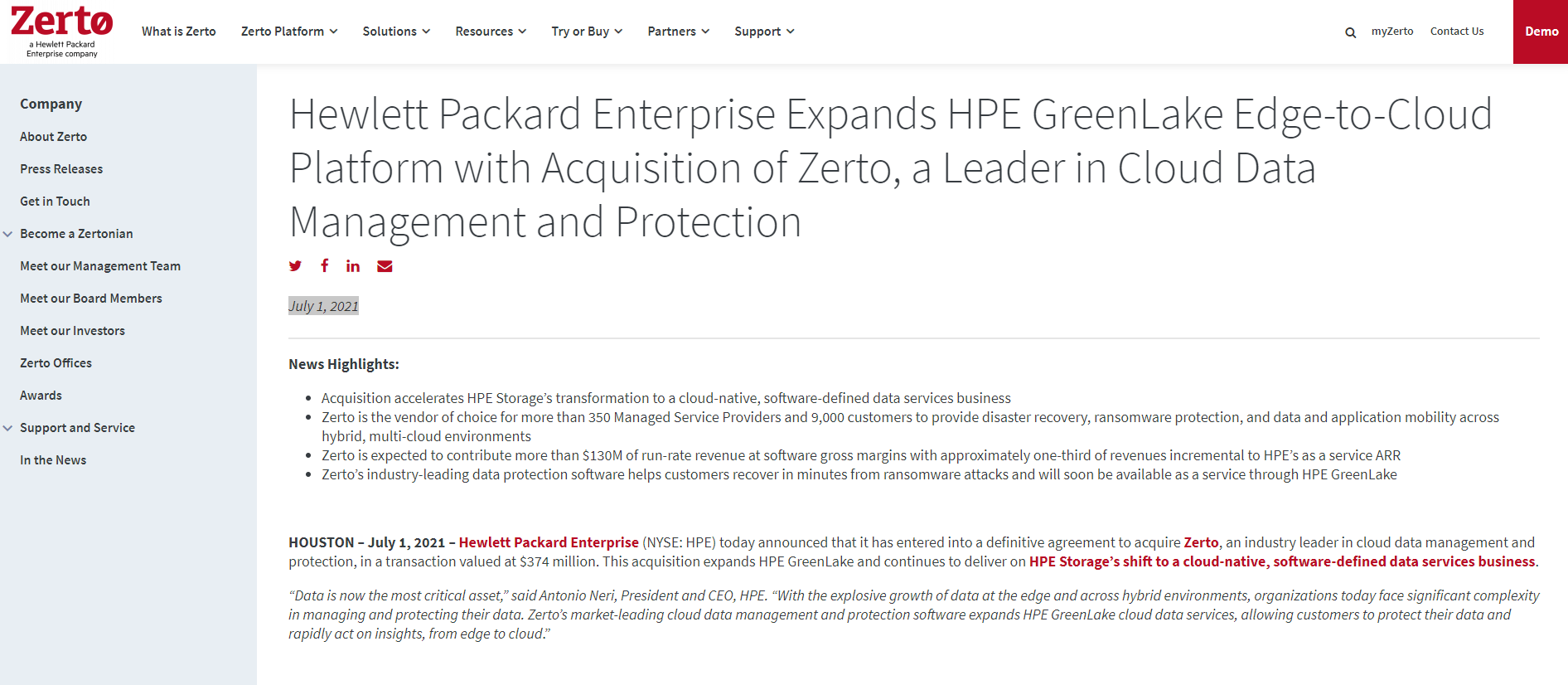

圖一： https://www.zerto.com/ Zerto 網站。
Hewlett Packard Enterprise通過收購雲數據管理和保護領域的領導者Zerto擴展HPE GreenLake邊緣到雲平台資料保護。
Zerto 產品適用於虛擬機VM保護。架構於VMware、Hyper-V虛擬化與Azure、AWS公有雲與容器應用環境連續資料保護與備份功能。跨混合雲和多雲自由保護、恢復還原和移動VM保護。
圖二：Zerto保護VM運作架構。
Zerto採用實時啟動的複製機製備份到本地、到異地、多雲架構的資料保護。實現DR災難復原的方案架構以及系統與工作負載的可移動化。
Zerto提供秒級RPO和分鐘級RTO的能力，快速恢復整個工作負載。無論是勒索軟件事件、系統中斷還是資料遷移，Zerto都能讓VM在幾分鐘內復原。
產品特點
‧持續數據保護：災難恢復和備份，使用 Zerto連續資料保護技術CDP技術保持所有應用程序7*24全天候運行，該技術可為所有應用程序提供數秒的RPO和業內最快的RTO。
‧永遠在線的實時複製連續保護：使用Zerto的近端同步複製取代定期備份和快照。創建數千個還原恢復檢查點，相隔數秒。
‧基於日誌的還原恢復：系統所做的每個更改都會自動寫入以秒為粒度的日誌，因此您可以回退到事件發生前幾秒的時間點。
‧本地連續保護：使用日誌在任何應用程序中執行日常備份恢復。在不丟失數據或停機的情況下恢復還原並解決文件刪除、損壞的資料庫或勒索軟件攻擊。
‧異機/異地連續保護：單一受保護主機發生問題時。一對多複製保護運作架構下，實時異機/地複製(本地 / 異地 / 公雲 )，VM切換到另一台主機上啟動，實現災難備援機制。
‧資料儲存彈性：存放在本機異地各式Datastore，支持Long-term Retention長期存放7天最長到7年的長期存放於雲端儲存(Amazon S3或相容儲存、Azure Storage，NAS（CIFS/NFS），或具備高效去重的常見二線備份儲存體HPE StoreOnce而且是支援HPE StoreOnce Catalyst高效能通訊傳輸。
‧提供整合式分析報表於資料保護架構監控。分析與調整VM保護需求，災難恢復報告確保合規SLA與性能分析。
Zerto功能操作簡單，本文主題針對VMware虛擬化VM備份進行畫面的介紹。
圖三：Zerto中控儀錶板。
圖四：VPGs設定與顯示保護狀態，透過站台間的箭頭符號簡單知道保護的方向與目的。顯示即時Actual RPO使管理者得知RPO復原點目標狀態。符不符合SLA服務目標。
圖五：新增VPGs保護型態有三種方式分別是：
Remote DR and Continuous Backup（連續備份到異地）。
Local Continuous Backup（連續備份到本地，可以是不同Datastore）。
Data Mobility and Migration（資料移轉到異地或本地）。
可設定多台VM為相同VPGs群組同時進行保護。
圖六：VM是將VPGs保護群下的VM顯示列表各別表示出單一VM受保護的狀態。
圖六：顯示長期保存列出使用保留策略定義的VPG，並提供保留集的摘要詳細信息。這個設定是將長期保存透過Catalyst方式放到StoreOnce長期備份儲存體。
圖七：報表分析並可輸出各站點備份資料與VM狀態。
圖八：Failover故障移轉可進行Test移轉測試驗證或立即進行Live移轉。
圖九：Failover Test適合作為定期DR演練或者是正式移轉前的測試驗證。VM會在對方站點開啟並可以可以設不同網路使其不要去擾衝突現有正式營運系統來去驗證服務運作。
以下開始舉例 站台N01(甲)的VM移轉 Live到站台SVT(乙)當中的VM。N01、SVT各自是不同主機，在VMWARE架構下有著各自的vCenter Cluster在Zerto的保護管理架構下(甲) (乙)地都有安裝Zerto ZVM並且已經互相溝通。只要選擇任一單邊的Zerto的操作管理界面都可以進行。
圖十： VPGs單個已設定運作中的規則狀態MEETING SLA狀態顯示RPO、IOPS、Throughput與WAN Traffic。

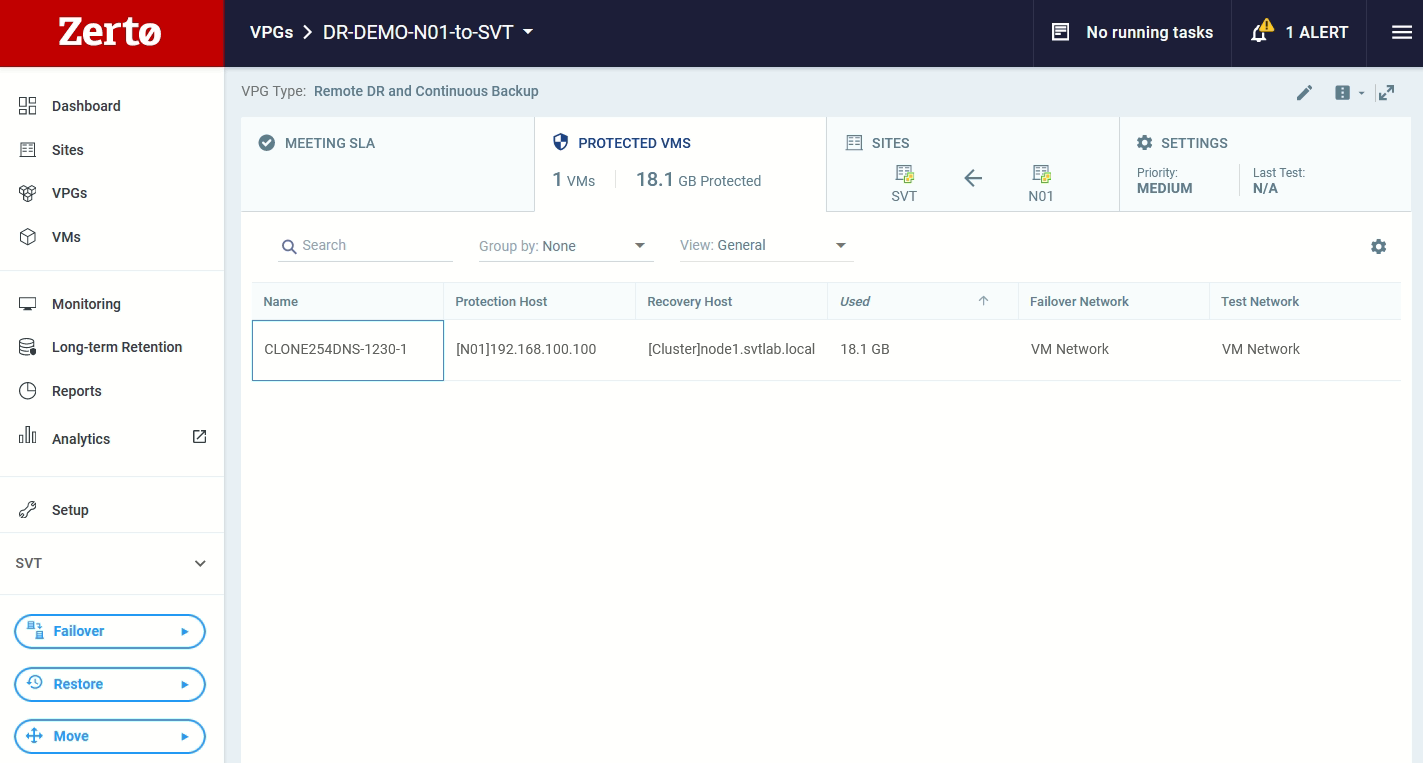

圖十一： VPGs單個已設定運作中的規則狀態顯示先前在建立VPG時有拉進來的VM訊息。
圖十二： VPGs單個已設定運作中的規則狀態SITES Zerto使用站點圖示與帶方向的箭頭不用解就看得懂。
圖十三： VPGs單個已設定運作中的規則狀態SETTINGS細部說明。開始操作Failover Live。
圖十四：。Failover可以先在VPGs先選定或不選都可（接下圖）。
圖十五：選定要進行Failover的VPG規則(從圖十到圖十三的操作中已確定要操作的VM) 。
圖十六：Execute Parameters
VPG Name：也就是選定的VPG規則。
Direction：由於是從乙地把甲地的VM拉過來Failover 所以 ←(箭頭往左符號) 代表的是
SVT(乙地) ←(箭頭往左符號) N01(甲地) 。
只要選擇任一單邊的Zerto的操作管理界面都可以進行，箭頭方向性會不同。
Peer Site：N01(甲地) 。
Checkpoint：要選則的還原時間點。
Commit Policy：Failover切換最後一個動作稱為Commit確認可以人工界入或設定時間到自動切換。
VM Shutdown：NO。
Reverse Protection：當Failover過後甲乙兩地的方向性與規則必定已經改變，這個設定就是反向之後持續再進行保護。
Boot Order：VPG之中可以是多個VM所以可以設定各VM之間的開機順序。
Scripts：可以自定操作PowerShell在Failover後的執行動作。

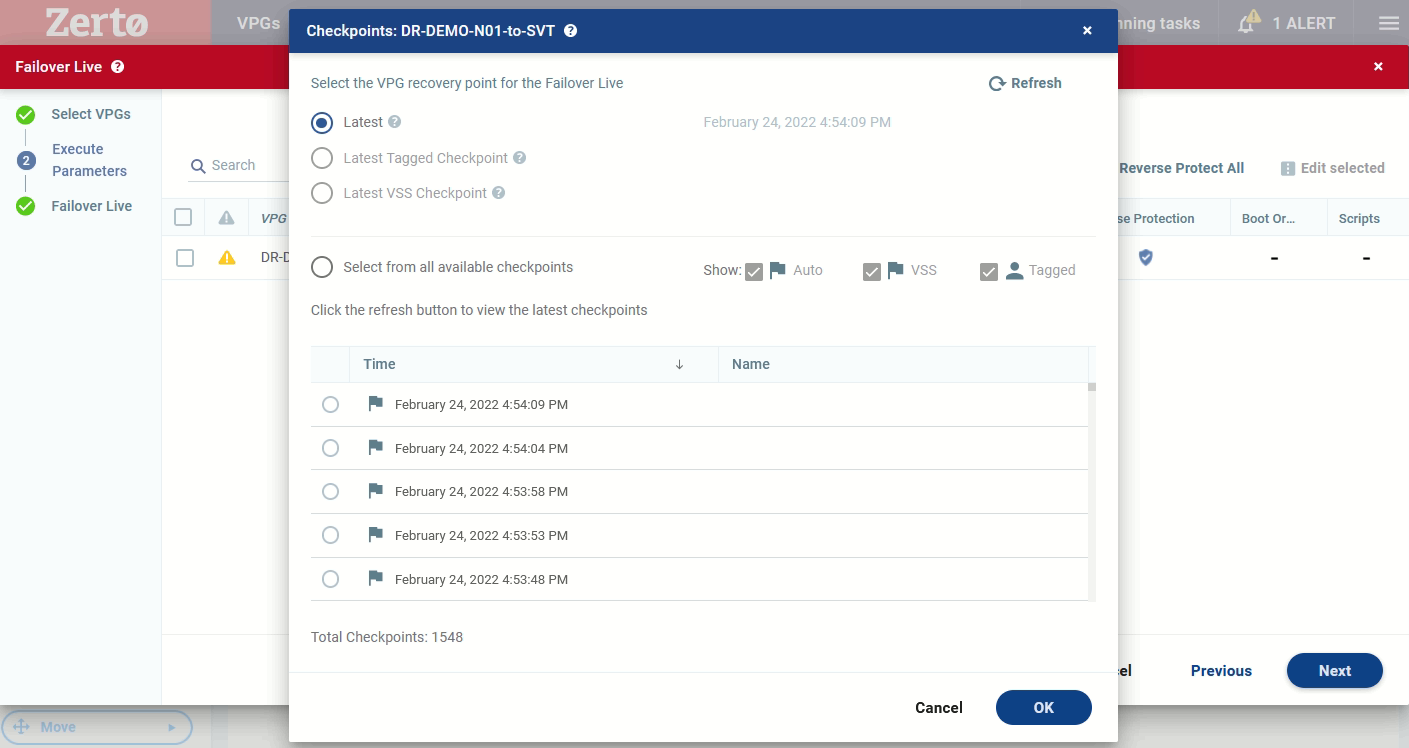

圖十七：可以選定Checkpoint還原時間點，由於Zerto的特性是連續保護機制所以會有很多的Checkpoints數量可供操作。
圖十八：最後以圖示表示Failover的方向。
圖十九：最後再次確認START FILOVER開始進行作業。
圖二十：回到VPG的規則會顯示進行狀態。
同在甲乙兩邊的vCenter之中訊息列也會顯示進度。
在Failover目的端VM會行開機等待最後一動Commit。
圖二十一：最後一刻不想Failover可以使用Rollback。立刻Commit 使用打勾的符號。
圖二十二：Commit前可以再檢視修改Reverse Protection規則。例如因為方向相反了改個名字以利識別。
.png)
圖二十三：Commit 之後甲端VM會被關機 乙端VM正式接手。
圖二十四：從 Monitoring之中觀查圖十四之後的操作動作不同站台之中的目標VM Failover幾近是秒級的操作切換。
‧Zerto解決方案提供實時即時資料連續VM保護服務，並可涵蓋多雲服務。
‧Zerto即時資料連續VM保護服務可以補強您當今的VM保護備份機制。
‧Zerto不受品牌硬體伺服器或儲存設備所綁定限制。
立即上網申請14天試用 https://www.zerto.com/try-or-buy-zerto/
如何購買與產品線規格（列舉 ECE ZDP）
‧Enterprise Cloud Edition (ECE)：Zerto的旗艦VM產品。在虛擬化環境中使用接近同步、連續的工作負載複製。ECE提供企業級災難恢復、工作負載保護、雲移動性、連續備份和長期保留。滿足所有數據保護需求的產品。
‧Zerto Data Protection (ZDP)：Zerto的連續備份VM 產品。利用工作負載的連續複製來進行備份。生產工作負載永遠不會受到影響，因為備份是從復製的數據中進行的。
‧Zerto For Kubernetes (Z4K)容器備份管理方案(不在本篇描述)
|
Zerto 產品功能差異 |
Zerto ZDP for VMs |
Zerto ECE for VMs |
|
支援 VMware vSphere, Hyper-V環境 |
√ |
√ |
|
支援公有雲 Azure, AWS |
√ |
√ |
|
一對多複製 |
√ |
|
|
Always-on Local Replication實時本地複製 (本地連續性備份) |
√ |
√ |
|
Always-on Remote Replication實時異地複製(本地 / 異地 / 公雲 ) |
√ |
|
|
Long-Term Retention長期保存 |
√ |
√ |
|
Orchestrated DR (failover, tests, failback) |
√ |
√ |
|
支援存放 HPE StoreOnce |
√ |
√ |
‧軟體購買與計價方式：Zerto 產品組合-區分永久和訂閱授權方式以VM數量計價（列舉）
Zerto Enterprise Cloud Edition：1,25,100,250,2500 VM 單位級別授權。1,3,5年訂閱維護。安裝設定另計。
Zerto Data Protection Edition：1,25,100,250,2500 VM 單位級別授權。1,3,5年訂閱維護。安裝設定另計。
‧延伸閱讀：
經銷商想知道更多關於Zerto訊息，請申請 myzerto 獲取更多文件與線上教學。 https://www.zerto.com/myzerto/
圖二十五： myZerto LAB線上實作與豐富文件獲取。
