HPE GreenLake雲平台營運管理（連載-2b）雲地整合資料保護

2023/06/15

HPE GreenLake雲平台營運管理（連載-2b）雲地整合資料保護

HPE GreenLake DSCC Backup and Recovery混合雲資料備份與還原功能詳解說明

[圖1]HPE GreenLake DSCC (Data Service Cloud Console) Backup and Recovery備份和還原恢復服務。

本篇主題著重項目

● Backup and Recovery：資料備份與還原功能，具備資料快速還原與長期保留的自動保護策略配置。設定地端資料保護策略，簡單高效保護地端儲存資料並且與VMware虛擬化深度合。設定雲端資料保護策略有效管理AWS EBS雲端儲存與EC2運算資源的調配整合，簡化管理公有雲運算與儲存的群組資源。安全有效指揮資料存放的位置。

[圖2] Backup and Recovery資料保護流向示意圖。

最終目標提供地端VMware VM虛擬機保護，AWS雲端EC2 EBS資源保護，基於HPE GreenLake平台建構，透過DSCC整合操作。必需滿足建構以下條件。如[表一]所列

地端		雲端
硬體	軟體
伺服器	vSphere	AWS EC2 EBS 服務資源
相關基礎建設交換器與網路/儲存架構連線	vCenter
儲存設備 HPE Primera 、Nimble Gen 5 Alletra 5000/6000/9000	HPE Data Orchestrator VM	GreenLake –Block Storage 服務 GreenLake –Backup and Recovery 服務
HPE StoreOnce Gen4	HPE Protection Store Gateway VM

[表1]應用環境與前置條件。

[圖3] DSCC > Backup and Recovery功能主畫面。

Backup and Recovery功能主畫面區塊說明。

Inventory Summary：雲AWS/地vCenter資源清單。
Protection Status：雲AWS/地vCenter保護VM統計。
Protection Jobs：保護任務狀態統計列表。
HPE Cloud Protection Stores：雲端儲存容量狀態。
On-Premises Protection Stores：地端PSG儲存容量狀態。
Issues：異常、警示狀態清單。

[圖4] Backup and Recovery 運作架構。

■ HPE Backup and Recovery架構和設計概述

HPE Backup and Recovery是一種雲原生服務。為了 VMware 保護的效率和靈活性，該服務在受保護的 VMware vCenter 環境中部署和管理一些組件，請參見[圖 4]。為本地 Data Orchestrator 組件與 HPE Backup and Recovery Service 組件之間的通信建立了安全通道mTLS tunnel到雲端。

HPE Backup and Recovery雲組件

HPE Backup and Recovery服務是在 HPE GreenLake 雲平台中運行的數據服務，消除了傳統本地備份和恢復應用程序及相關儲存設備的管理成本。可以從一個雲控制台管理多個本地站點，並且與其他 HPE 數據服務的整合提供了通用的使用和支持體驗。

(1) HPE GreenLake 雲平台

HPE GreenLake 是一個邊緣到雲平台，無論您的應用程序和數據位於何處，都能提供類似雲的體驗。除了作為計算、網絡和數據服務的接入點，它還提供跨這些服務的通用管理。它用於管理您的公司帳戶、用戶、訪問權限、設備、訂閱等。

(2) HPE Backup and Recovery服務

HPE Backup and Recovery服務是託管在 HPE GreenLake 雲平台中的雲原生服務。

(3) Cloud Protection Store雲保護儲存

Cloud Protection Store 提供異地備份的目的地和容量（按區域）。它完全由 HPE管理。使用量根據雲備份經過重複數據刪除和壓縮後使用的容量計費。如果本地備份不可用，這些異地備份可用於恢復。雲區域配置為保護策略的一部分。

地端架構組件

HPE Backup and Recovery服務部署了兩個本地組件：Data Orchestrator(簡稱DO) 和 Protection Store Gateway(簡稱PSG)。為了靈活性，它們作為單獨的組件交付，並由服務完全管理和自動更新。可以根據受保護環境的需要部署一個或多個Data Orchestrator和Protection Store Gateway。

(4) Data Orchestrator(DO) *原廠無中譯名稱，暫譯資料指揮家DO

Data Orchestrator 協調雲中定義的服務操作。從 Data Orchestrator 到雲中的 DSCC 建立了安全連接。此安全 (mTLS) 通道保持活動狀態以發送管理事件數據管理請求。

(5) Protection Store Gateway(PSG) *原廠無中譯名稱，暫譯儲存保護閘道PSG

Protection Store Gateway 提供對本地保護儲存和雲保護儲存的訪問。 Protection Store Gateway 沒有直連到DSCC。與 Cloud Protection Store（按區域）通信時，Protection Store Gateway 通過加密鏈接發送數據。 Protection Store Gateway 使用 HPE Catalyst 引擎來驅動重複數據刪除、壓縮和加密，以提高本地和雲備份的效率和安全性。

(6) Local Protection Store本地保護儲存

Local Protection Store本地保護儲存是本地備份的儲存目標，並作為PSG的一部分進行管理。此儲存基於任何 VMware 數據儲存，與僅限於特定重複數據刪除設備或備份目標相比，它提供了更大的靈活性。最佳做法是分配給本地保護儲存的儲存與受保護虛擬機使用的儲存分開。提供給受保護虛擬機的儲存出現問題，備份可用於恢復還原。

本節說明了 HPE Backup and Recovery服務的易用性，以及配置保護組和保護策略以自動保護。

HPE Backup and Recovery服務可以滿足 VMware 虛擬機的恢復 SLA。所需的恢復點和時間用於定義保護策略。自動保護是通過為需要類似保護的資源（虛擬機或數據儲存）定義保護組來實現的。然後通過向單個資源或組分配策略來保護資源。

定義策略和組，然後保護和恢復數據，是Backup and Recovery服務三大功能。

Backup and Recovery提供兩種不同的備份類型，Array Optimized 或 VMware CBT。備份類型的選擇是在定義保護策略時做出的。

• 儲存陣列優化備份使用與HPE GreenLake 管理的儲存系統的整合(HPE Primera 、Nimble Gen 5 Alletra 5000/6000/9000)，使用儲存快照提供低影響、快速的備份。選擇陣列優化備份可將快照、本地備份和雲備份包含在保護策略中。

• VMware CBT（changed block tracking）備份沒有任何儲存依賴性（VMware相容儲存系統），可用於保護所有虛擬機，無論其儲存是從何處配置的。選擇 VMware CBT 備份可以將本地備份和雲備份包含在保護策略中。

HPE Catalyst 備份重複數據刪除細節說明。[編號(5) (6) (7) ]

無論選擇何種備份類型，經過 HPE Catalyst 重複數據刪除和壓縮技術處理後，備份都將以節省空間的方式儲存。該技術由 HPE擁有和開發。 HPE Catalyst 的最初應用是 HPE StoreOnce 系統 [編號(7) ]的一部分。作為 HPE StoreOnce 系統的關鍵部分，HPE Catalyst 技術提供數以萬計的用戶的重要備份數據間隔。這種經過驗證的技術內置於 HPE 備份和恢復服務中，可提供無與倫比的空間效率。

HPE Catalyst 的核心是重複數據刪除技術，它可以高效地將備份數據儲存為chunk數據條塊。一個chunk只儲存一次達成去重功能。重複的chunk被替換為對現有塊的更小的引用。分配chunking和匹配matching的過程是一個高度優化的實時作業(in-line)，已經在許多版本中進行了改進。

雖然這在概念上類似於其他重複數據刪除過程，但它的不同之處在於過程的效率提供高性能備份以及 4 KB chunk大小（所有供應商中最小的）以提供無與倫比的空間節省。這些小chunk與 HPE Backup and Recovery備份和恢復服務增量永久備份一起使用，可實現快速、高效的本地和雲備份。

HPE Catalyst 的使用增加了 HPE Backup and Recovery服務的安全性。除了證明加密和數據不變性之外，HPE Catalyst API 還針對惡意軟件進行了混淆處理，從而提供了針對勒索軟件攻擊的額外保護。惡意軟件無法在基於 HPE Catalyst 的保護存中發動破壞，因為 HPE Catalyst 不使用標準作業系統命令進行操作。

在架構上HPE Catalyst 是使用HPE Catalyst client端和 HPE Catalyst server端建構。client端執行chunk分塊並與server端通信以識別重複的chunk塊。client端可以運行在靠近數據和server端最適合備份數據儲存的位置。僅將唯一的chunk塊傳輸到server端以優化網路頻寬的使用以實現高性能並控制成本。

在 HPE Backup and Recovery Service for VMware 中，HPE Catalyst client端在具有受保護虛擬機的 vCenter 環境中本地運行，HPE Catalyst server端在 Local Protection Store 和 Cloud Protection Store 中運行。

[圖5] Backup and Recover儀錶盤功能選單分類。

Dashboard：Backup and Recover主要狀態儀錶盤。

Protection Policies：保護策略的設定。

AWS：EBS，EC2，AWS Protection Group保護群組，AWS帳戶相關設定與狀態操作。

VMware：VM，Datastore，VMware Protection Group保護群組，vCenter 相關設定與狀態操作。

On-Prem Setup：DO，PSG，StoreOnce相關設定與狀態操作。

Tasks：任務操作訊息列表。

Report：保護任務狀態報表分析。

查看Backup and Recovery資料保護VM清單。

已註冊的vCenter所有虛擬機都列在Backup and Recovery服務清單中。

這提供了保護狀態的綜合視圖，如圖4所示。這是一個有價值的視圖，因為標準vCenter一般無法從地端vCenter控制台查看混合保護狀態。透過HPE Backup and Recovery查看保護狀態，VM虛擬機受到保護，Protection Policy保護策略將顯示所套用。

[圖6] Backup and Recovery VM清單與Protection Policy狀態。

■ Protection Policies 保護策略說明

Protection Policies保護政策可以讓您輕鬆地設定規則，定義復原點的創建和生命週期管理。這包括備份儲存的位置（快照、本地或雲端）、多久創建一次備份、備份保留多長時間以及備份數據的不可變性(immutability)。不可變性(immutability)選項適用於所有本地和雲端備份，包括在儲存陣列支持不可變性時的快照。不可變性時間由備份保留期定義。在此期間任何人都無法修改或刪除備份。

[圖7] Backup and Recovery > Protection Policies

[圖8] Backup and Recovery > Protection Policies > 新建 Policy

[圖9] Backup and Recovery > Protection Policies > 新建 Policy 進行排程

保護策略是定義保護副本的創建和生命週期管理的保護規則的集合。

保護政策包括：要創建的副本類型

♦ 地端VMware

Array Snapshot：基於儲存陣列的快照，就是DSCC Backup and Recovery操控管理相對映Storage(例如Nimble/Alletra)快照去作備份還原動作。
Replicated Snapshot：複製快照是一種新的保護類型，使您能夠保護陣列上的數據，這些陣列包含具有（或不具有）Peer Persistence(PP)同步複製。

您可以在創建保護策略和為 VMware 資源創建保護組時指定此保護類型。支援Peer Persistence(Remote Copy ) Auto Failover * 有關支援請詳見HPE GreenLake for Backup and Recovery QS

On-Premises Protection Store：此本地保護儲存區是在用戶選擇的vCenter 環境中配置，並根據所需的本地備份容量分配資源[圖4 標示?]。

另一種方式是以用於專用本地備份存儲的 HPE StoreOnce實體機作為服務定義的本地保護存儲的替代方案，HPE StoreOnce 設備可用於存儲本地備份。StoreOnce設備向 HPE GreenLake 註冊備份和恢復後，該服務可以使用容量來自用於本地備份的 StoreOnce 設備。這在提供了專用的高性能備份儲存與受保護的資產分開。它提供了與服務定義的本地保護儲存。

HPE Cloud Protection Store：對於雲原生 AWS 備份，服務中內置了兩層保護；

本機 AWS 快照和雲備份。為了數秒或數分鐘內恢復 HPE GreenLake for Backup and Recovery 提供了使用本地 AWS 備份的選項。對於長期備份數據保留，可以備份到 HPE GreenLake for Backup and Recovery Cloud Protection Store 配置最多保留 7 年。[圖4 標示??] 往雲端送上的HPE Cloud Protection Store擔任與AWS 服務的溝通。

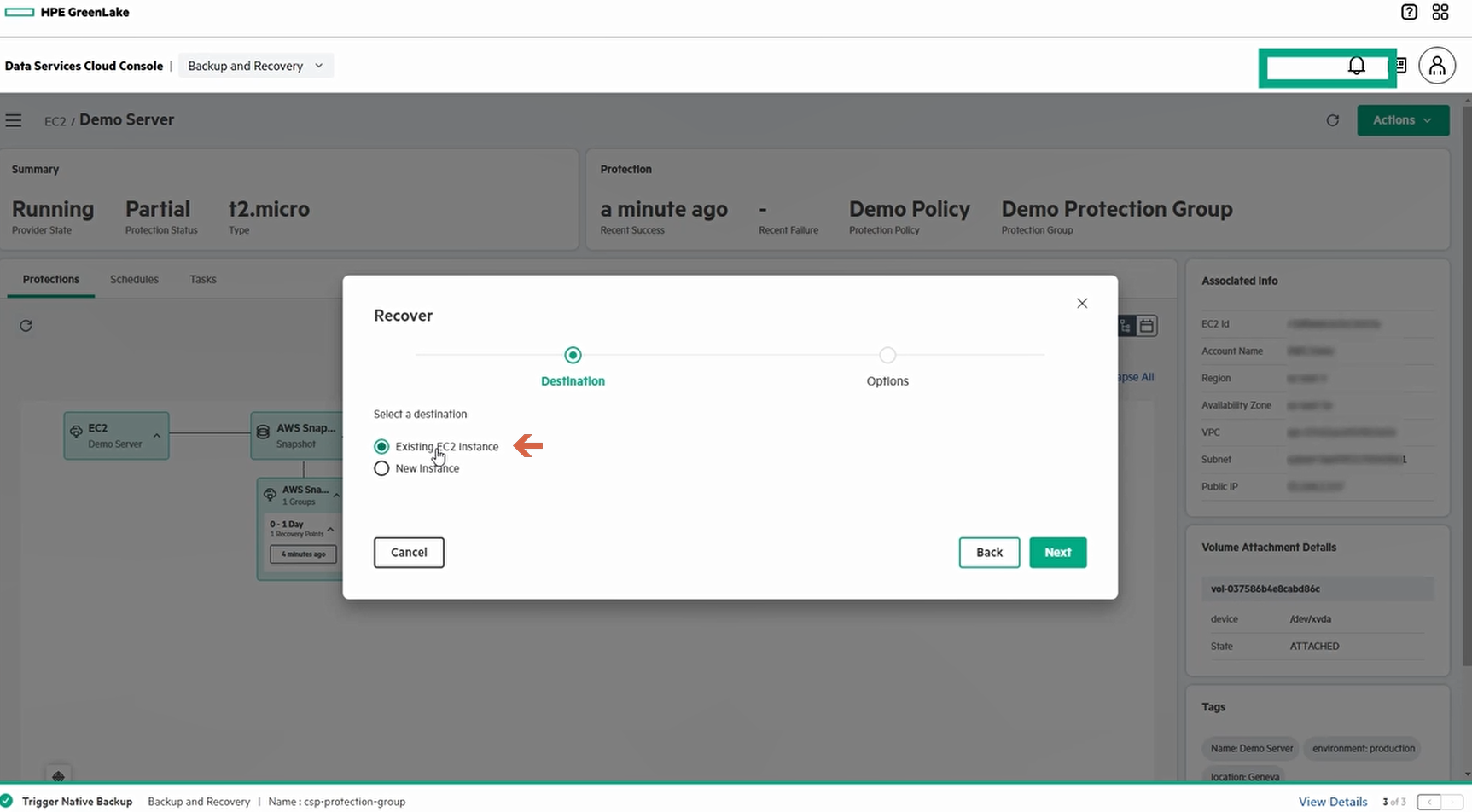

♦ 雲端 AWS

AWS Snapshot：AWS 快照
HPE Cloud Protection Store：(與前VMware 項描述相同)

安全備份考量

存儲在 On-Premises Protection Store、HPE StoreOnce 和 Cloud Protection Store 中的所有備份都經過加密，可以可選地設置為不可變的。作為標準，寫入本地保護存儲和雲保護存儲的所有備份數據都使用 AES 加密256算法。所有傳輸中的備份數據都使用 SSL 加密進行加密。
